產品概述
系統處理量：40~60m3/h
進水濁度：30~50mg/l
出水濁度：≤5mg/l
工作壓力：0.2~0.4mpa
主要技術說明
安裝場所：室內/室外。
濾罐：直徑1200mm，試驗壓力PN1.0MPa。
三種控制方式：⑴時間反洗，設定反洗時間（8小時），依次反洗；⑵差壓反洗，當壓差超指標時（0.08MPa），觸發反洗；⑶手動反洗，當過濾器調試或檢修時，可采用手動單個反洗。
每臺過濾器反洗時間：≤180S
系統采用內源反洗，即裝置不設外部沖洗水源，不設空氣輔助反洗，利用系統水壓和濾后水進行反洗。反洗時，過濾系統逐臺進行反洗，當其中一臺進行反洗時，其他幾臺仍處于過濾狀態。
系統工作原理
當系統處于過濾狀態時，未經過濾的水通過上部的布水器，配合球形外殼，以接近平流的狀態到達過濾器內的填料層。當水流過填料層時，雜質被截留在填料層內。過濾器底部的集水器將過濾后的水均勻地收集并流出。平流過濾，決定了過濾器在高的流速下，仍可達到良好的過濾效果。
隨著雜質在填料層的不斷積聚，壓力損失（即壓差）將不斷增大。當壓差達到設定限度或時間達到設定值時，系統將自動轉換至反洗狀態，以清洗填料層并清除雜質。
當系統進入反洗狀態時，通過控制系統改變?nèi)ㄩy的通斷位置（進口關閉，排污口打開），其他濾罐過濾的水部分流入要反洗的濾罐中。由于系統水壓，反洗濾灌填料層聚積的雜質受到反洗水流的沖洗，從排污口排出。
在過濾系統中，特殊設計的集水器使填料層在反洗狀態時形成內環流，填料之間互相搓洗，最大限度地提高反洗效率，減少所需的反洗水，同時反洗時不跑料。當反洗結束后，閥門又恢復到過濾狀態，而下一個過濾單元則進入反洗狀態。一般一個系統由多個濾罐（單元）組成，它們依次反洗，從而保證反洗時整個系統不斷流。

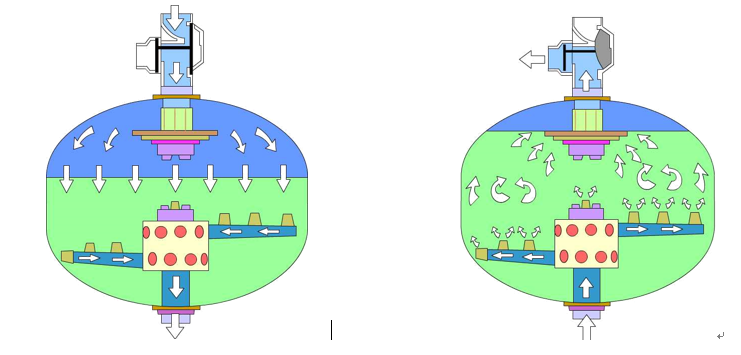

過濾及反洗示意圖
